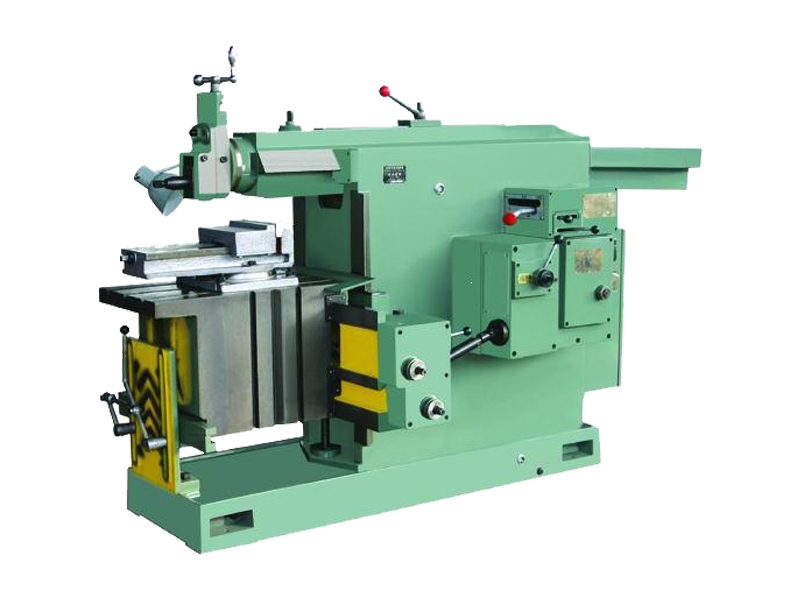

BC6066牛頭刨床
生產廠家：滕州市高地機床有限公司
廠家熱線：0632-5806100
移動電話：18663251181
牛頭刨床是一種刨削式加工平面的機床，較為多見的一種機械運動的牛頭刨床。當牛頭刨床刨頭左行時，刨刀不切削，稱為空回行程。當刨頭在工作行程時，為減少電動機容量和前進切削質量，懇求刨削速度較低，且接近于勻速切削。在空回行程中，為節省時間和前進出產功率，選用了具有急回運動特性的導桿安排。此外，當牛頭刨床刨刀每完結一次刨削后，懇求刨床能使用空回行程的時間，使工作臺連同工件作一次進給運動，以便于刨刀下一次切削。為此，該刨床選用凸輪安排，雙搖桿安排經棘輪安排和螺旋安排，股動工作臺作橫向進給運動。
BC6066牛頭刨床主要參數：
型號
BC6066 牛頭刨床
最大刨削長度
660
滑枕底面到工作臺面的最大距離
385
工作臺最大橫向移動距離
630
工作臺最大垂直移動距離
360
工作臺上工作面尺寸（長×寬）(mm)
630×400
刀架行程
120
滑枕每分鐘往復次數
14、20、28、40、56、80
刀架回轉角度(°)
±60°
刨刀柄最大尺寸（寬×厚）(mm)
20×30
工作臺機動進給量范圍
水平進給（12級）(mm)
0.2~2.5
垂直進給（12級）(mm)
0.08~1.00
工作臺中央T型槽尺寸
18
主電機功率
3
外形尺寸（長×寬×高）(mm)
2342×1225×1480
凈重/毛重
1750/1870
牛頭刨床的各部位的作用
滑枕帶著刨刀，作直線住復運動的刨床，因滑枕前端的刀架形似牛頭而得名。牛頭刨床主要用于單件小批生產中刨削中小型工件上的平面、成形面和溝槽。中小型牛頭刨床的主運動(見機床)大多采用曲柄搖桿機構(見曲柄滑塊機構)傳動，故滑枕的移動速度是不均勻的。大型牛頭刨床多采用液壓傳動，滑枕基本上是勻速運動?；淼姆祷匦谐趟俣却笥诠ぷ餍谐趟俣取Ｓ捎诓捎脝稳信俚都庸?，且在滑枕回程時不切削，牛頭刨床的生產率較低。機床的主參數是刨削長度。牛頭刨床主要有普通牛頭刨床、仿形牛頭刨床和移動式牛頭刨床等。普通牛頭刨床由滑枕帶著刨刀作水平直線住復運動，刀架可在垂直面內回轉一個角度，并可手動進給，工作臺帶著工件作間歇的橫向或垂直進給運動，常用于加工平面、溝槽和燕尾面等。仿形牛頭刨床是在普通牛頭刨床上增加一仿形機構，用于加工成形表面，如透平葉片。移動式牛頭刨床的滑枕與滑座還能在床身(臥式)或立柱(立式)上移動，適用于刨削特大型工件的局部平面。
一種刨床，利用住復運動的刀具切割已固定在機床工作平臺上的工件〔一般用來加工較小工件)。機床的刀架1犬似牛頭，故名。
我廠BC6066的性能與特點：
●優化的原理設計,機床外形美觀,操作方便。
● 垂直、水平導軌面采用矩形導軌,穩定性更好。
● 采用先進的超間頻淬火工藝,使機床的壽命更長。
● 適用于刨削各種中小零件的平面,T型槽和成形面,可用于單件或成批生產。
工作原理以及用途：
牛頭刨床滑枕帶著刨刀，作直線住復運動的刨床，因滑枕前端的刀架形似牛頭而得名，主要用于單件小批生產中刨削中小型工件上的平面、成形面和溝槽。中小型牛頭刨床的主運動(見機床)大多采用曲柄搖桿機構(見曲柄滑塊機構)傳動，故滑枕的移動速度是不均勻的。大型牛頭刨床多采用液壓傳動，滑枕基本上是勻速運動?；淼姆祷匦谐趟俣却笥诠ぷ餍谐趟俣?。由于采用單刃刨刀加工，且在滑枕回程時不切削，牛頭刨床的生產率較低。機床的主參數是最大刨削長度。牛頭刨床主要有普通、仿形和移動式等。普通牛頭刨床由滑枕帶著刨刀作水平直線住復運動，刀架可在垂直面內回轉一個角度，并可手動進給，工作臺帶著工件作間歇的橫向或垂直進給運動，常用于加工平面、溝槽和燕尾面等。仿形牛頭刨床是在普通牛頭刨床上增加一仿形機構，用于加工成形表面，如透平葉片。移動式牛頭刨床的滑枕與滑座還能在床身(臥式)或立柱(立式)上移動，適用于刨削特大型工件的局部平面。
牛頭刨床常見的故障以及解決方法
牛頭刨床工件表面有明顯的斜坡或表面粗糙度達不到要求
導致的原因：
1.滑枕移動標的目的與搖桿擺動標的目的不平行；
2.滑枕與壓板的間隙過大；
3.刀架鑲條松動；
4.工作臺橫梁上的絲杠、螺母間隙大；
排除方法：
1.補綴搖桿與滑枕的運動精度；
2.修刮滑枕導軌與壓板，調整間隙；
3 .GIB調整炮塔通航凈空和活動；
4.改換或補綴螺母，繁重的堅果；
牛頭刨床的工作臺橫向移動的進給量不均勻導致的原因：
1.連桿軸與孔的間隙大；
2.棘輪或棘爪磨損；
排除方式：
1.修孔配軸；
2.修換棘輪、棘爪；
3，牛頭刨床在滑枕移動時有爬行的現象；
導致原因
1.滑枕移動面接觸不良
2.壓板間隙?。?/p>
3.絲杠三個支撐點不在一條直線上；
4.潤滑不良；
排除方式
1.修刮導航；
2.修刮導軌或調整壓板間隙；
3.查抄絲杠三支點的直線度；
BC6066牛頭刨床主要參數：
|
型號
|
BC6066 牛頭刨床 |
|
|
最大刨削長度 |
660 |
|
|
滑枕底面到工作臺面的最大距離 |
385 |
|
|
工作臺最大橫向移動距離 |
630 |
|
|
工作臺最大垂直移動距離 |
360 |
|
|
工作臺上工作面尺寸（長×寬）(mm) |
630×400 |
|
|
刀架行程 |
120 |
|
|
滑枕每分鐘往復次數 |
14、20、28、40、56、80 |
|
|
刀架回轉角度(°) |
±60° |
|
|
刨刀柄最大尺寸（寬×厚）(mm) |
20×30 |
|
|
工作臺機動進給量范圍 |
水平進給（12級）(mm) |
0.2~2.5 |
|
垂直進給（12級）(mm) |
0.08~1.00 |
|
|
工作臺中央T型槽尺寸 |
18 |
|
|
主電機功率 |
3 |
|
|
外形尺寸（長×寬×高）(mm) |
2342×1225×1480 |
|
|
凈重/毛重 |
1750/1870 |
|
牛頭刨床的各部位的作用
滑枕帶著刨刀，作直線住復運動的刨床，因滑枕前端的刀架形似牛頭而得名。牛頭刨床主要用于單件小批生產中刨削中小型工件上的平面、成形面和溝槽。中小型牛頭刨床的主運動(見機床)大多采用曲柄搖桿機構(見曲柄滑塊機構)傳動，故滑枕的移動速度是不均勻的。大型牛頭刨床多采用液壓傳動，滑枕基本上是勻速運動?；淼姆祷匦谐趟俣却笥诠ぷ餍谐趟俣取Ｓ捎诓捎脝稳信俚都庸?，且在滑枕回程時不切削，牛頭刨床的生產率較低。機床的主參數是刨削長度。牛頭刨床主要有普通牛頭刨床、仿形牛頭刨床和移動式牛頭刨床等。普通牛頭刨床由滑枕帶著刨刀作水平直線住復運動，刀架可在垂直面內回轉一個角度，并可手動進給，工作臺帶著工件作間歇的橫向或垂直進給運動，常用于加工平面、溝槽和燕尾面等。仿形牛頭刨床是在普通牛頭刨床上增加一仿形機構，用于加工成形表面，如透平葉片。移動式牛頭刨床的滑枕與滑座還能在床身(臥式)或立柱(立式)上移動，適用于刨削特大型工件的局部平面。
一種刨床，利用住復運動的刀具切割已固定在機床工作平臺上的工件〔一般用來加工較小工件)。機床的刀架1犬似牛頭，故名。
我廠BC6066的性能與特點：
●優化的原理設計,機床外形美觀,操作方便。
● 垂直、水平導軌面采用矩形導軌,穩定性更好。
● 采用先進的超間頻淬火工藝,使機床的壽命更長。
● 適用于刨削各種中小零件的平面,T型槽和成形面,可用于單件或成批生產。
工作原理以及用途：
牛頭刨床滑枕帶著刨刀，作直線住復運動的刨床，因滑枕前端的刀架形似牛頭而得名，主要用于單件小批生產中刨削中小型工件上的平面、成形面和溝槽。中小型牛頭刨床的主運動(見機床)大多采用曲柄搖桿機構(見曲柄滑塊機構)傳動，故滑枕的移動速度是不均勻的。大型牛頭刨床多采用液壓傳動，滑枕基本上是勻速運動?；淼姆祷匦谐趟俣却笥诠ぷ餍谐趟俣?。由于采用單刃刨刀加工，且在滑枕回程時不切削，牛頭刨床的生產率較低。機床的主參數是最大刨削長度。牛頭刨床主要有普通、仿形和移動式等。普通牛頭刨床由滑枕帶著刨刀作水平直線住復運動，刀架可在垂直面內回轉一個角度，并可手動進給，工作臺帶著工件作間歇的橫向或垂直進給運動，常用于加工平面、溝槽和燕尾面等。仿形牛頭刨床是在普通牛頭刨床上增加一仿形機構，用于加工成形表面，如透平葉片。移動式牛頭刨床的滑枕與滑座還能在床身(臥式)或立柱(立式)上移動，適用于刨削特大型工件的局部平面。
牛頭刨床常見的故障以及解決方法
牛頭刨床工件表面有明顯的斜坡或表面粗糙度達不到要求
導致的原因：
1.滑枕移動標的目的與搖桿擺動標的目的不平行；
2.滑枕與壓板的間隙過大；
3.刀架鑲條松動；
4.工作臺橫梁上的絲杠、螺母間隙大；
排除方法：
1.補綴搖桿與滑枕的運動精度；
2.修刮滑枕導軌與壓板，調整間隙；
3 .GIB調整炮塔通航凈空和活動；
4.改換或補綴螺母，繁重的堅果；
牛頭刨床的工作臺橫向移動的進給量不均勻導致的原因：
1.連桿軸與孔的間隙大；
2.棘輪或棘爪磨損；
排除方式：
1.修孔配軸；
2.修換棘輪、棘爪；
3，牛頭刨床在滑枕移動時有爬行的現象；
導致原因
1.滑枕移動面接觸不良
2.壓板間隙?。?/p>
3.絲杠三個支撐點不在一條直線上；
4.潤滑不良；
排除方式
1.修刮導航；
2.修刮導軌或調整壓板間隙；
3.查抄絲杠三支點的直線度；
