介紹：

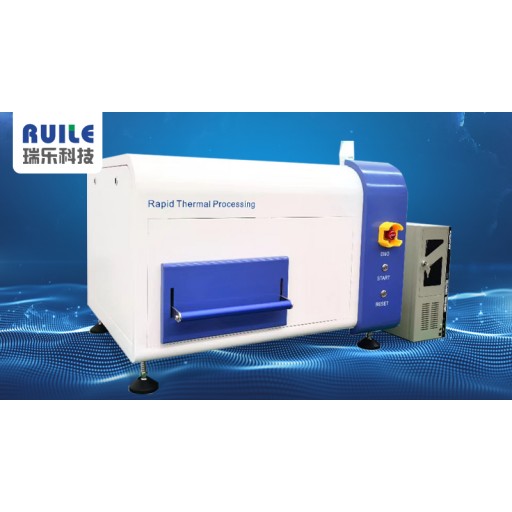

【快速退火爐】是利用鹵素紅外燈作為熱源，利用極快的升溫速率，將晶圓或是材料在很短的時間內加熱至300℃-1200℃，進而消去晶圓或是原材料內部某些缺點，改進產品特性。
快速退火爐采用先進微電腦自動控制系統，選用PID閉環控制溫度，能夠達到極高的控溫精度和溫度均勻性，而且可配置真空腔體，也可以根據客戶加工工藝要求配備多路氣體。
技術背景：
快速退火爐是當代大規模集成電路生產工藝過程中的主要設備。伴隨著集成電路技術迅猛發展，進行快速退火爐系統的自主研發對國內開發與科學研究擁有自主知識產權的快速退火爐設施具有十分重大的戰略意義和應用價值。
現階段快速退火爐的供貨商主要是集中于歐、美與中國臺灣地區，中國大陸都還沒可替代產品，市場都由進口產品主導，設備國產化亟待一個新的自主創新和創新。
伴隨著近些年中美貿易摩擦產生的影響，我國越來越注重科技技術改革創新與內需增長，政府出臺了很多相關的產業政策，對于國產快速退火爐設備在相關行業產線上的占比提出了一定要求，給國內的半導體設備廠商帶來了巨大機遇，預測未來幾年時間國內退火爐設施市場會有快速的內需增長要求。
技術特點：
快速退火爐（芯片熱處理設備）普遍使用在IC晶圓、LED晶圓、MEMS、化合物半導體和功率器件等多種芯片產品生產。和歐姆接觸快速合金、離子注入退火、氧化物生長、消除應力和致密化等工藝當中，利用快速熱處理工藝以提升晶體結構和光電性能指標，具備技術指標高、工藝復雜、專用性強的特性。
快速熱處理工藝(RTP)，快速退火(RTA)，快速熱氧化(RTO)，快速熱氮化(RTN)；
離子注入/接觸退火；
金屬合金；
熱氧化處置；
化合物合金（砷化鎵、氮化物等）；
多晶硅退火；
太陽能電池片退火；
高溫退火；
高溫?cái)U(kuò)散。
設施介紹：
【快速退火爐】主要是由真空腔室、加熱室、進氣系統、真空系統、溫度控制系統、氣冷系統、水冷系統等幾個部分組成。
真空腔室：真空腔室是快速退火爐的工作空間，晶圓從這里實現快速熱處理工藝。
加熱室：加熱室以多個紅外燈管為加熱元件，以耐高溫合金為框架、高純石英為主體。
進氣系統：真空腔室尾部有進氣孔，精確控制的空氣流量用于達到某些特殊工藝的氣體要求。
真空系統：在真空泵和真空腔室之間裝有高真空電磁閥，能有效保證腔室真空度，也避免氣體倒灌污染腔室內被處理工件。
溫度控制系統：溫度控制系統由溫度傳感器、溫度控制器、電力調整器、可編程控制器、PC及各種傳感器等構成。
氣冷系統：真空腔室的冷卻一般通過進氣系統向腔室內充入惰性氣體，來加速冷卻被熱處理的工件，達到工藝使用需求。
水冷系統：水冷系統具體包含真空腔室、加熱室、各個部位密封圈的冷卻用水。
硬件配置及時更換：
1.加熱燈管及時更換：加熱燈管超出使用期限或無法點亮?xí)r候需要及時更換。加熱燈管的使用期為3000h，高溫狀態下也會降低它的使用壽命。
2.真空泵油及時更換：在使用中，請每個季度固定觀察1次真空油表，當油表顯示油量低于1/3時請加上真空泵潤滑油到油表半數以上。
3.熱電偶及時更換：當熱電偶測溫出現異常或是毀壞時候需要及時更換。熱電偶的正常運行使用壽命為3個月，隨環境因素降低其使用壽命。
4.O型圈的及時更換：O型圈表面是明顯破損或無法氣密時候需要及時更換，其使用壽命受外力作用以及環境溫度因素的影響。
?
